ag真人百家家乐app孟颖EES：量化LiNi05Mn15O4-石墨全电池锂存储
发布日期：2024-10-13 点击次数：
德国马普所科研民工，日本被虐青椒，13年材料理论计算经验，希望与您一起进步！
OPPO K12 Plus已正式发布：对比OPPO K12■◆，配置差距有多大？
TVB力捧花旦穿透视睡衣！《黑色月光》上演性感一幕！丰满上围长腿吸睛
《编码物候》展览开幕 北京时代美术馆以科学艺术解读数字与生物交织的宇宙节律
特别声明：以上内容(如有图片或视频亦包括在内)为自媒体平台“网易号”用户上传并发布■★★◆，本平台仅提供信息存储服务。

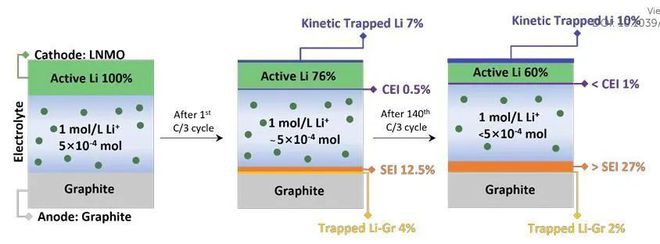

在此，芝加哥大学孟颖团队通过在正极★◆★、负极和电解质上开发锂定量方法，系统研究了锂在LNMO石墨软包电池中循环时的存储量变化。

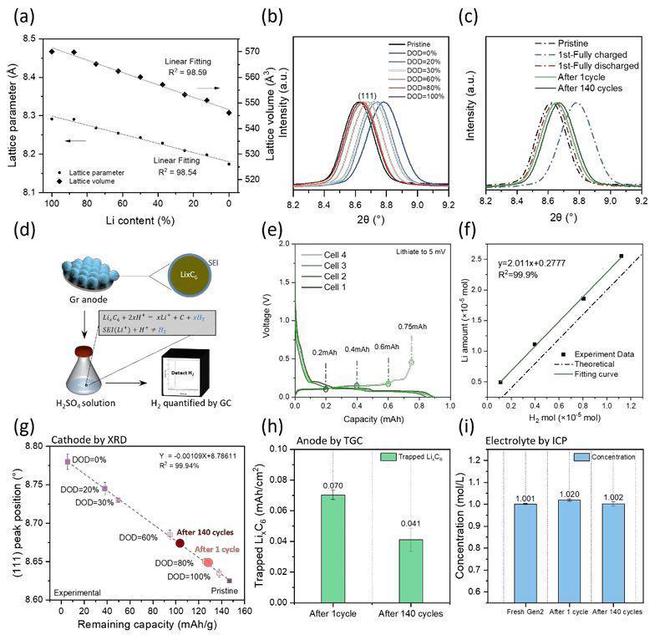

总之■◆★◆★，该工作通过XRD■■◆◆■、TGC和ICP-MS技术对LNMO正极、石墨负极和电解液中的锂存量进行量化分析■★◆■■◆，确定了高电压LNMO-Gr电池系统中容量衰减的主要因素是SEI形成导致的活性锂过度消耗。
与传统锂离子正极材料相比，高压尖晶石正极LiNi0.5Mn1.5O4（LNMO）可提供更高的能量密度和有竞争力的成本，使其成为高性能电池应用的一个有前途的选择。然而，全电池的快速容量衰减阻碍了其进一步商业化。
研究结果表明★★★◆■◆，活性锂损耗是导致容量衰减的主要因素，其源于不稳定的界面副反应★■。即高压操作下正极上的电解质降解，导致水分和酸度增加，随后腐蚀负极界面。基于此，作者系统地评估了两种方法，包括正极上的氧化铝（Al2O3）表面涂层和二氟（草酸）硼酸锂（LiDFOB）电解质添加剂在提高电池循环稳定性的积极作用◆■★■◆。
华为Nova13 Pro再次被确认：RYYB主摄+100W快充，是否值得期待★★■◆？
实验结果证实◆■★★★，电解液在高电压下会退化ag真人百家家乐app，产生酸性物质★★◆★■◆，这些物质会腐蚀负极界面进而引起活性锂损失★■■■★。为此◆★◆★◆，作者提出两种优化策略：在LNMO正极表面涂覆Al2O3层和添加LiDFOB电解液添加剂◆★。其中■◆■，电解液添加剂在提高循环性能方面显示出更显著的效果。因此，该工作提供了一种通用方法来研究锂离子电池中锂存量的变化，该种方法可以扩展到更广泛的电池化学体系中，为未来二次电池的开发提供更深入的理解◆■◆■◆★。
